Z41F46-16C耐腐蚀酸碱内衬四氟闸阀的工作原理和详细介绍

闸阀是一种最常见的启闭阀门，利用两侧面密封呈楔状的闸板来接通或截断管路中介质，楔式闸阀不允许微量开启在管路中作节流装置用，以免因高速流动的介质冲蚀而加快密封面的损坏。FEP(F46)、PCTFE(F3)衬氟闸阀适用在-50℃~150℃的各种浓度的王水、硫酸、盐酸、氢氟酸和各种有机酸、强酸、强氧化剂，FEP还适用于各种浓度的强碱有机溶剂以及其它腐蚀性气体、液体介质的管路上使用。

Z41F46-16C耐腐蚀酸碱内衬四氟闸阀的特点

1.阀体有扁体和圆体两种形状：GB阀门采用圆体，ANSI磅级阀门DN≤300Lb采用扁体，DN≥400Lb采用圆体，阀体、阀盖的内腔和闸板、阀杆外表面等直接与介质接触的部件，全部名衬FEP（F46）等氟塑料。2.密封副为FPF（F46）/FEP（F46）或其它材料组合，摩擦系数小，启闭力矩低。3.填料采用PTFE（F4）标准填料，密封性能好，维修更换方便。4.带有弹性的闸板，可补偿闸板密封面与阀座密封面之间楔角偏差，吻合度好，密封效果理想。5.介质可从两侧任意方向通过闸阀，适用于介质方向可能改变的管路上作用启闭装置。

Z41F46-16C耐腐蚀酸碱内衬四氟闸阀基本型号

Z41F3型、Z41F46型和Z40F3、Z40F46型。驱动方式：手动、电动、下齿轮、伞齿轮传动。

设计规范执行标准

设计与制造：GB/T12234

结构长度：GB/T12221

法兰尺寸：HG/T20592/ASMEB16.5(或按合同要求)

压力试验：GB/T13927

标志：GB/T12220

供货：GB/T12252

Z41F46-16C耐腐蚀酸碱内衬四氟闸阀是阀门的一种。衬氟闸阀的启闭件是闸板，闸板的运动方向与流体方向相垂直，闸阀只能作全开和全关，不能作调节和节流。闸板有两个密封面， 常用的模式闸板阀的两个密封面形成楔形、楔形角随阀门参数而异，通常为 50，介质温度不高时为 2°52' 。楔式闸阀的闸板可以做成一个整体，叫做刚性闸板；也可以做成能产生微量变形的闸板，以改善其工艺性，弥补密封面角度在加工过程中产生的偏差， 这种闸板叫做弹性闸板。Z41F46 型防腐蚀衬氟楔式闸阀：手动、法兰连接、明杆楔式刚性单闸板，阀座密封面材料为聚四氟乙烯，公称压力 PN16~PN25，阀体材料为灰铸铁衬氟塑料的闸阀。防腐蚀衬氟楔式闸阀适用在-50℃~150℃的各种浓度的硫酸、盐酸、氢氟酸和各种有机酸、强酸、强氧化剂，FEP还适用于各种浓度的强碱有机溶剂以及其它腐蚀性气体、液体介质的管路上使用。表面均匀包覆一层FEP。阀体通道内表面光滑,流体阻力小,CV值高,流通能力强,扭矩适中,采用四级密封结构并在密封面外配以耐温抗老化的SI橡胶的弹性衬垫阀座,完全达到介质的零泄漏。

Z41F46-16C耐腐蚀酸碱内衬四氟闸阀技术规范

Z41F46-16C耐腐蚀酸碱内衬四氟闸阀主要零部件材料表

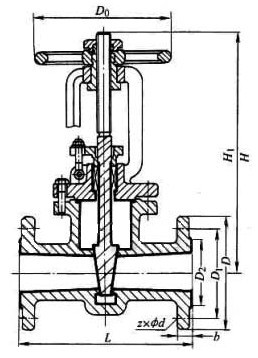

Z41F46-16C耐腐蚀酸碱内衬四氟闸阀主要外型和连接尺寸
